Geofysisch Centrum te Dourbes

Magnetisch afgeschermte ruimte (MAR) voor archeo- en paleomagnetische toepassingen

De MAR bestaat uit een buitenschild van een dubbele laag elektrostaal (2 x 1 mm) en een binnenschild van een enkele laag mu-metaal. Het is exact in de oost-west richting georiënteerd. De MAR heet een binnenafmetingen van 6,6 x 3,6 x 2,4 m (lengte, breedte, hoogte).

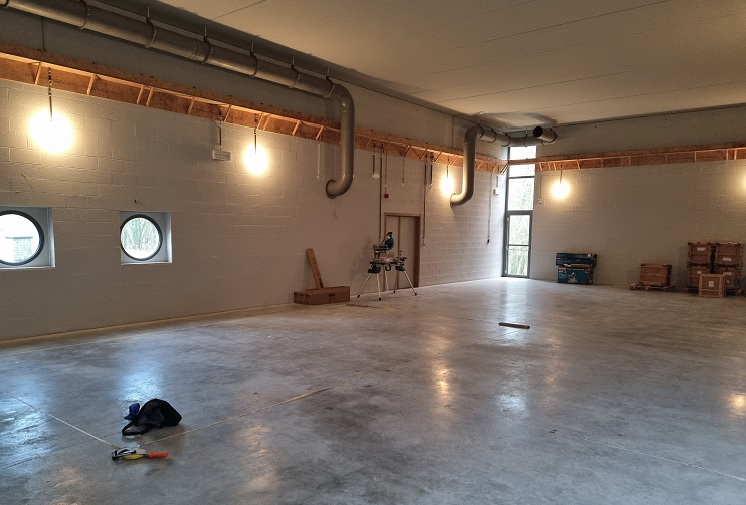

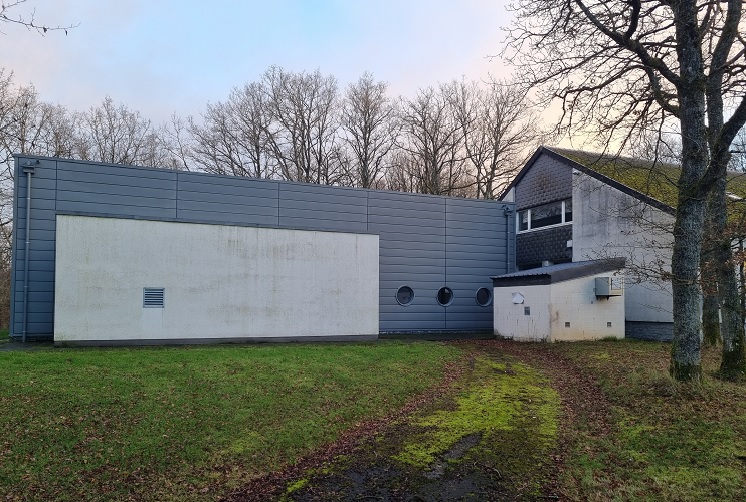

1.Het gebouw dat bestemd is voor de constructie van de MAR in het Geofysisch Centrum van het KMI te Dourbes.

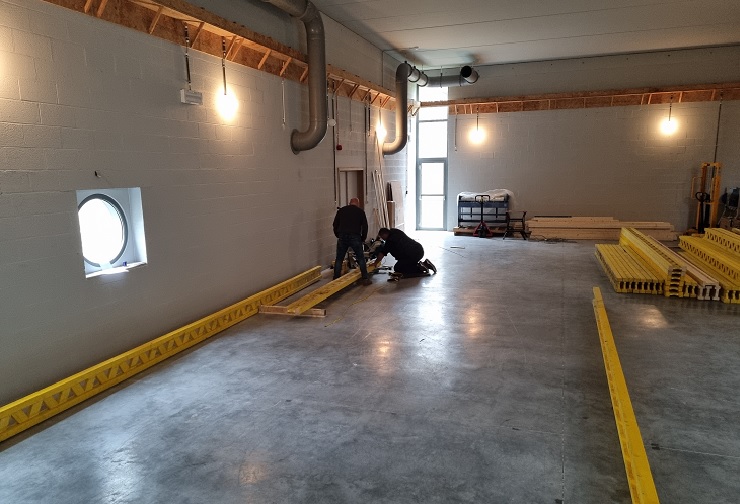

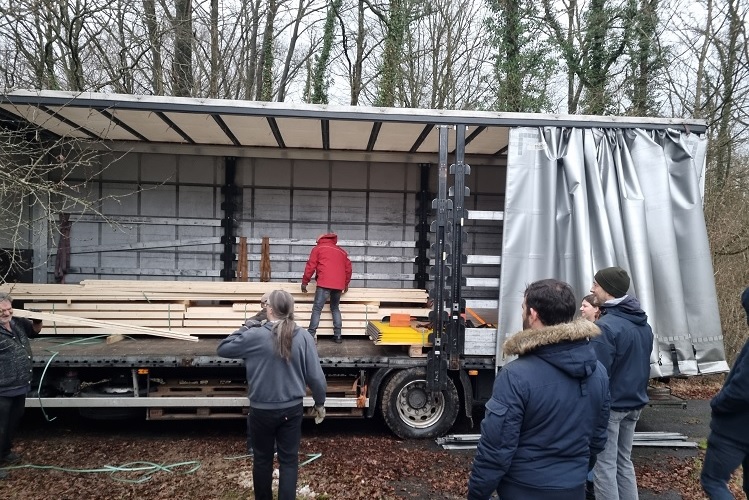

2. Levering van bouwmaterialen: balken voor het houten geraamte.

3. Hoofdlijnen van de toekomstige MAR.

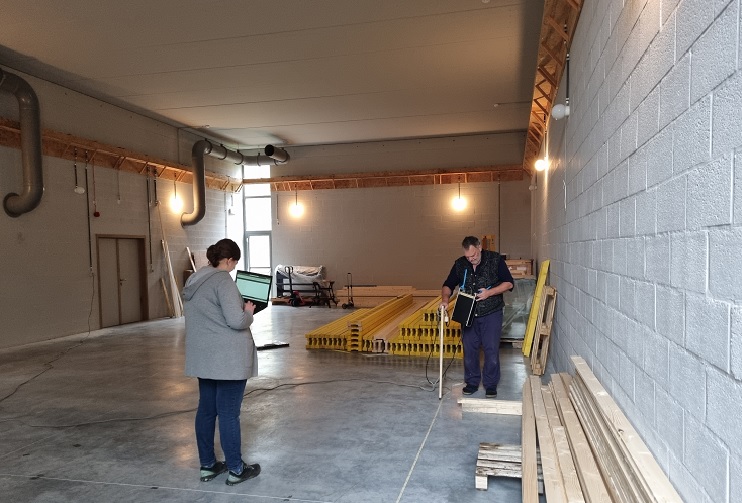

4. Het omgevingsmagnetisch veld in kaart brengen vóór de bouw.

5.Elektrisch staal voor het buitenschild is geleverd. ;-) Maar de weg moet eerst worden schoongemaakt voordat het staal in het gebouw kan worden geplaatst! ;-)

6. Timmerwerk: het zagen van houten balken voor het geraamte.

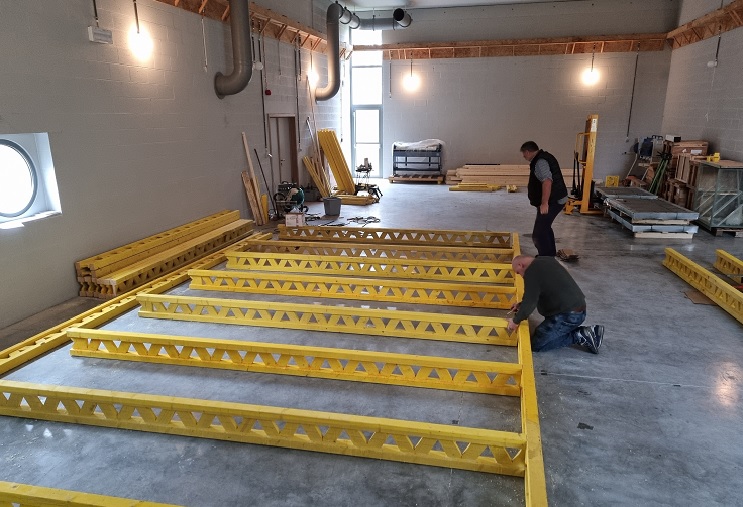

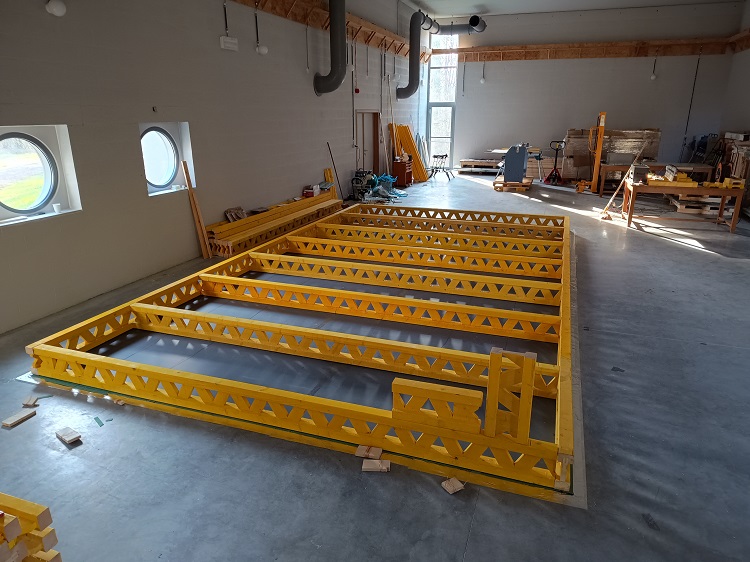

7. Monteren van het vloergeraamte.

8. Vloergeraamte is gemonteerd.

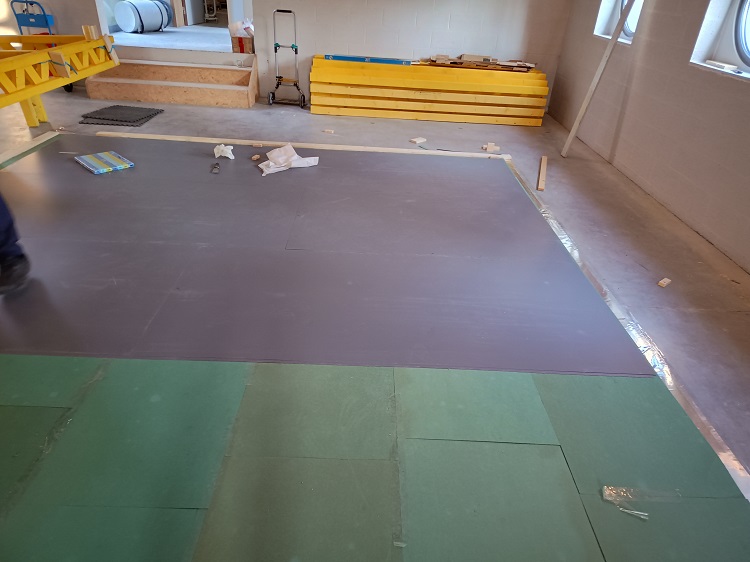

9. Montage van het buitenschild van de vloer.

10.Klaar voor montage van het houten geraamte voor de zijwanden.

11. Montage van de overige onderdelen van het geraamte.

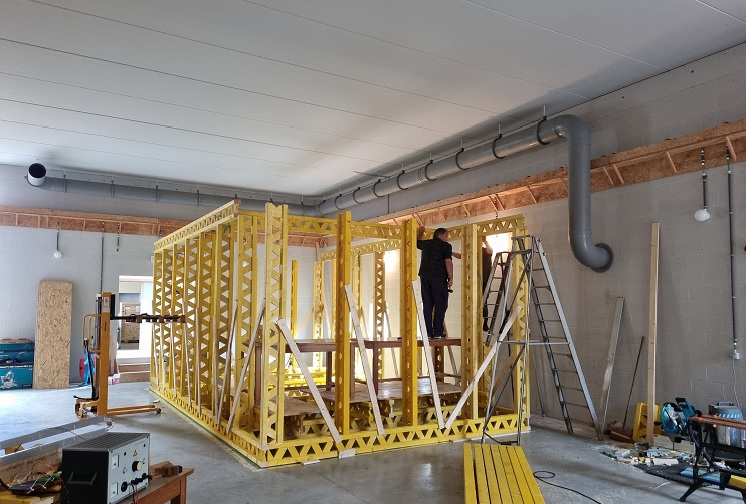

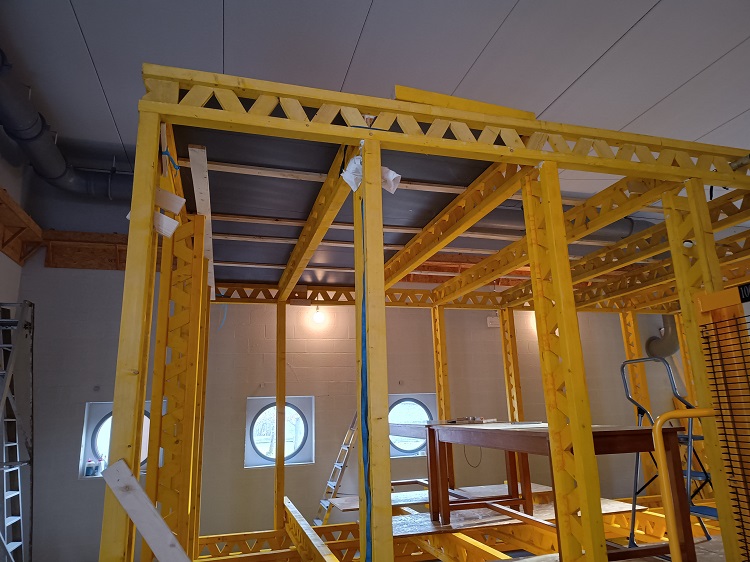

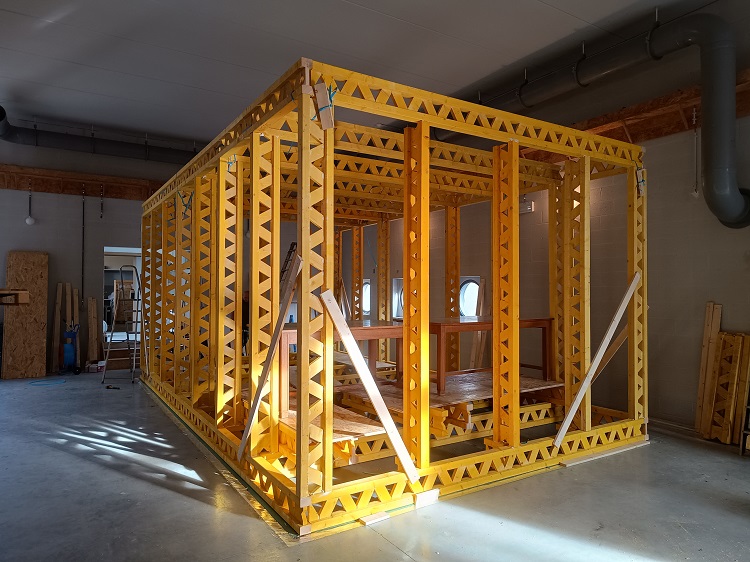

12. Het houten geraamte staat er. ;-) Maar de extra steunplanken moeten er weer af! ;-)

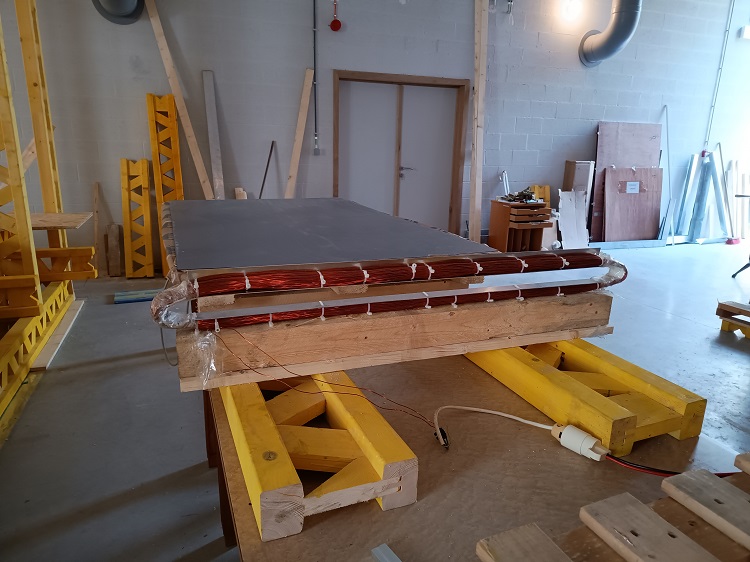

13. Voorlopige anhysterische remanente magnetisatie (ARM) van de plafondplaten van het buitenschild.

14. Montage van de plafondpanelen van het buitenschild.

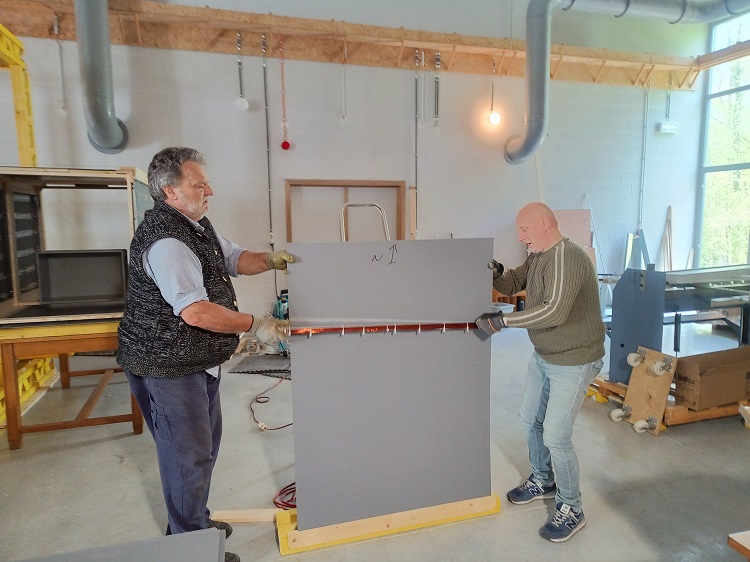

15. Voorlopige magnetisatie (ARM) van de zijpanelen van het buitenschild.

16. Montage van de zijpanelen van het buitenschild.

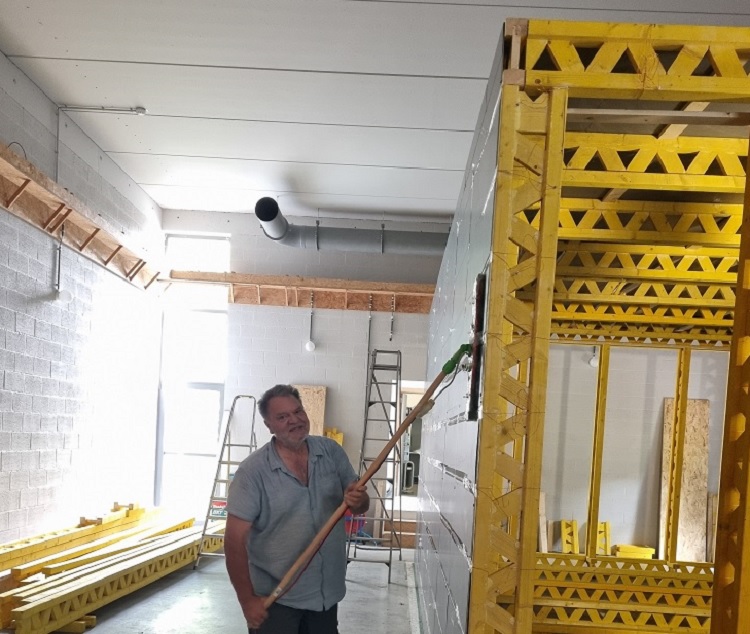

17. Magnetisatie (ARM) van de buitenste zijpanelen van het schild aan de noordzijde na installatie.

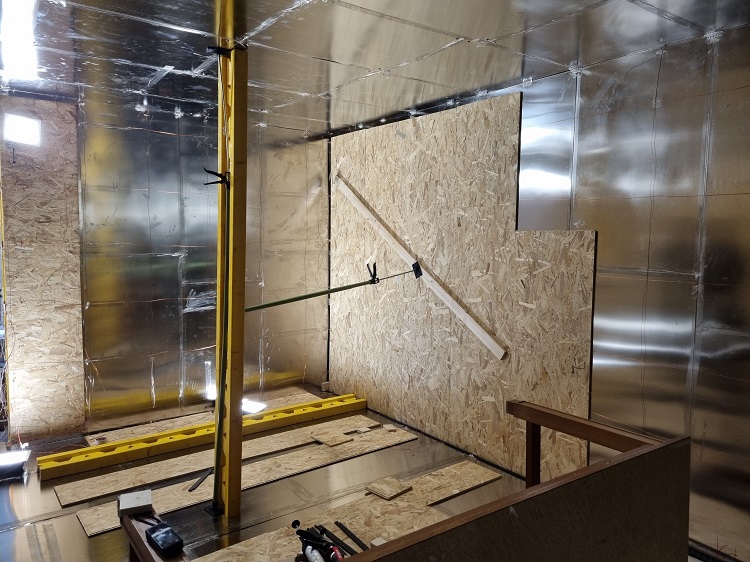

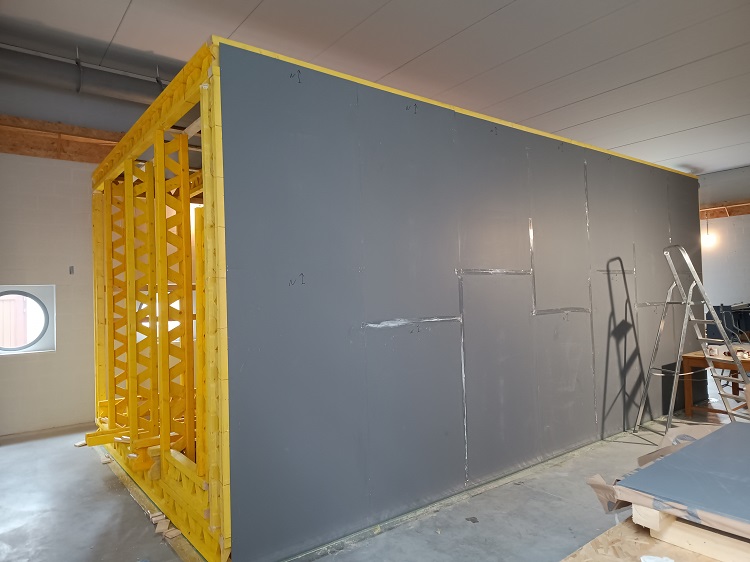

18. Zicht in de MAR nadat het buitenschild is voltooid.

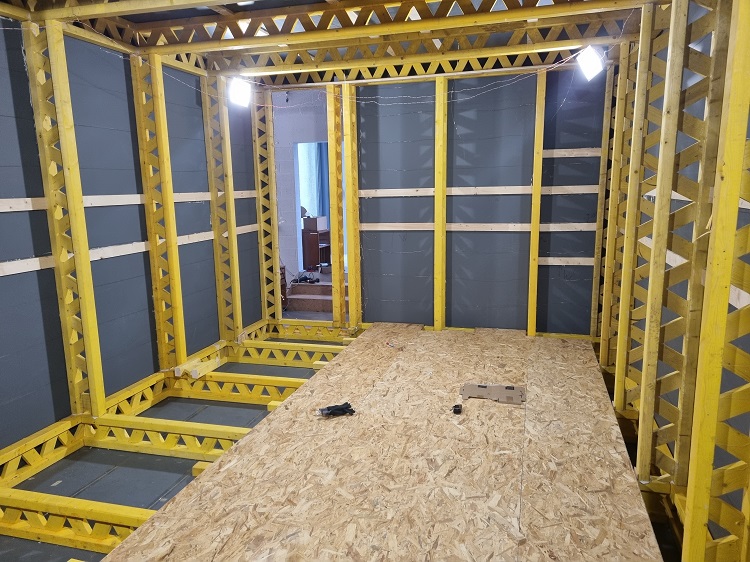

19. Voorbereiding van de MAR voor de installatie van het binnen schild: Montage van OSB-tussenpanelen.

20. De MAR is nu klaar om de binnen afscherming van mu-metaal, d.w.z. een ferromagnetisch zachte legering die voornamelijk uit nikkel en ijzer bestaat, te monteren.

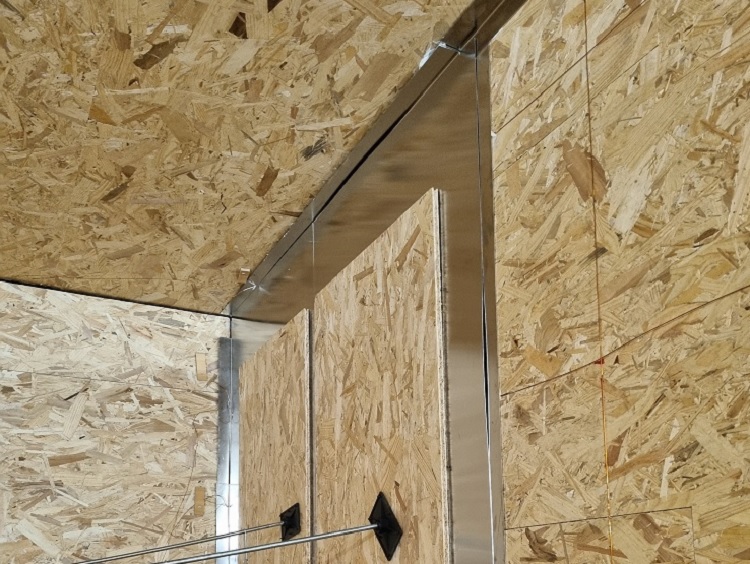

21a: Montage van de eerste mu-metalen panelen.

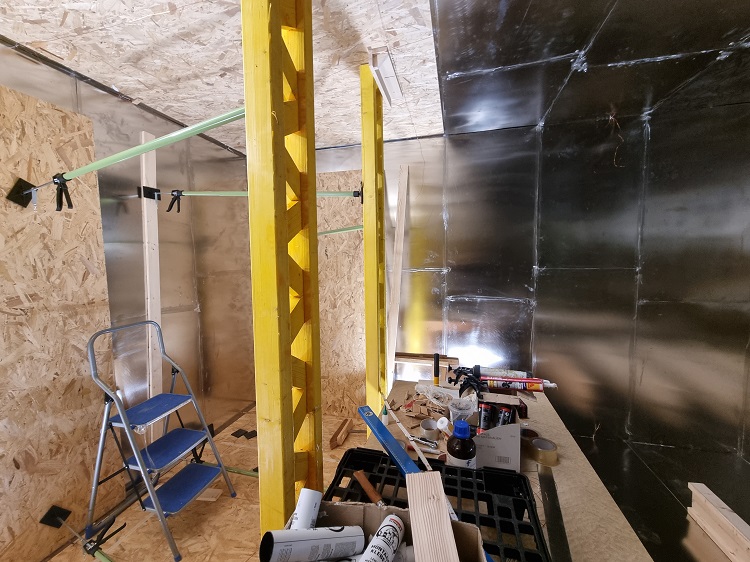

21b: Montage van de mu-metalen panelen.

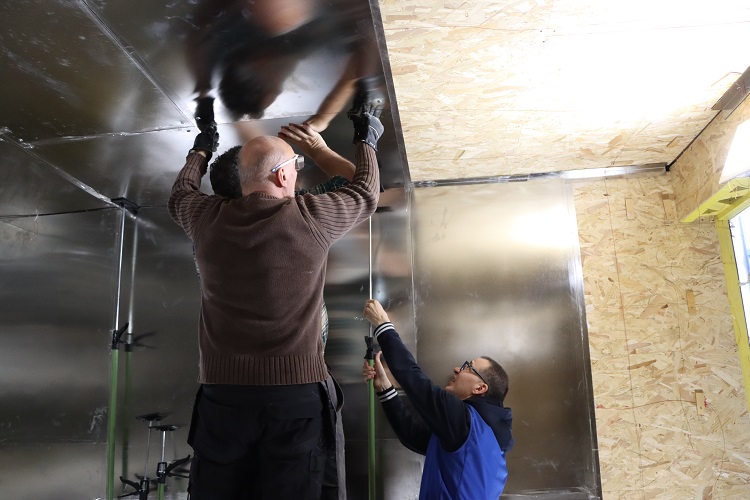

22. Het monteren van de plafondpanelen van het binnen schild is een beetje ingewikkeld, zoals je ziet.

23. Eindelijk klaar met het mu-metaal.

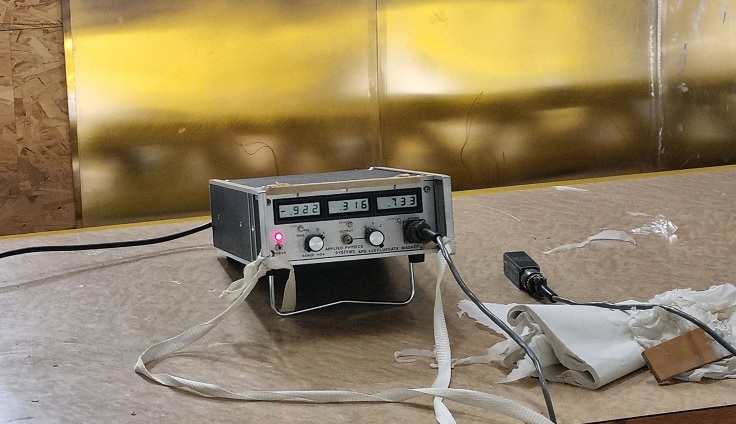

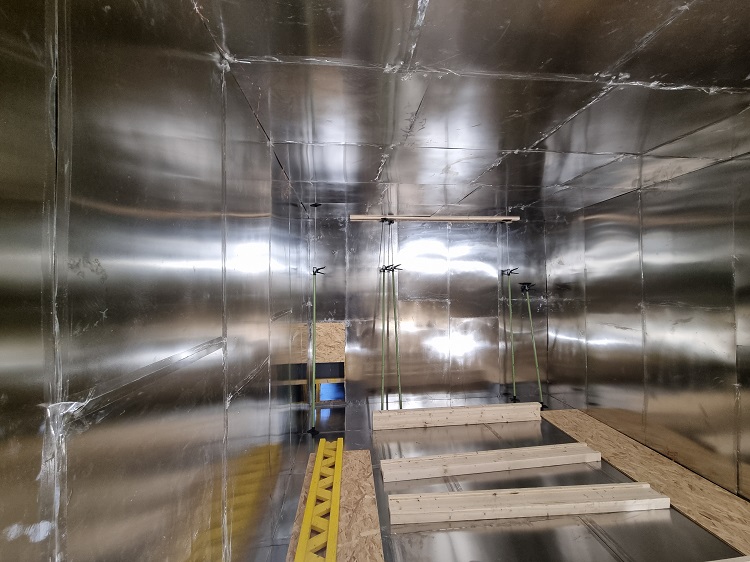

24. Een eerste test: afscherming werkt beter dan verwacht! :-) 122 nT op dit punt, ongeveer in het midden van de MAR!!!

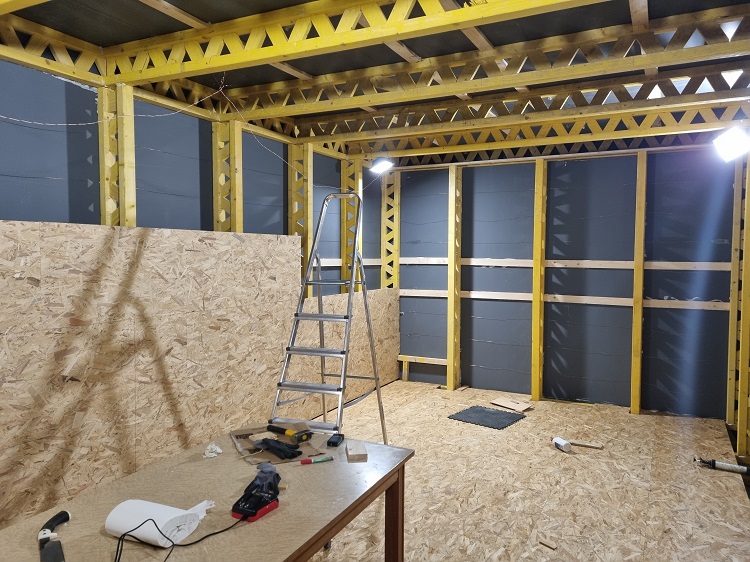

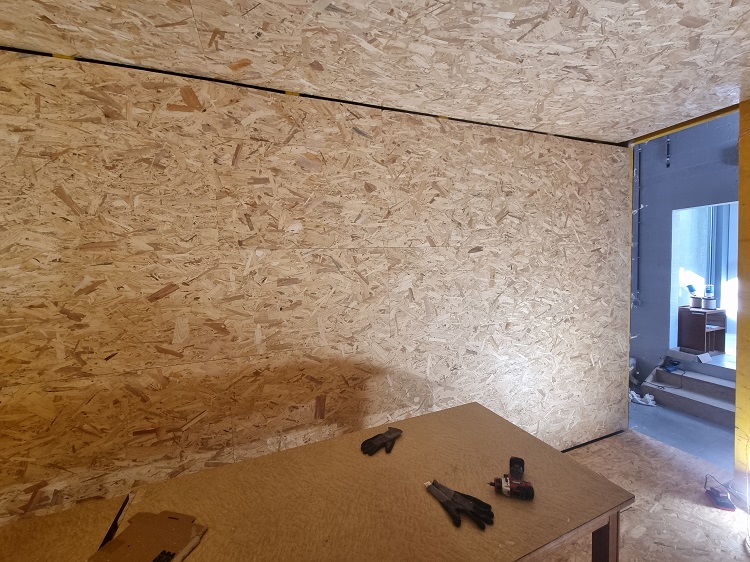

25. Montage van de definitieve binnenwanden van OSB-panelen.

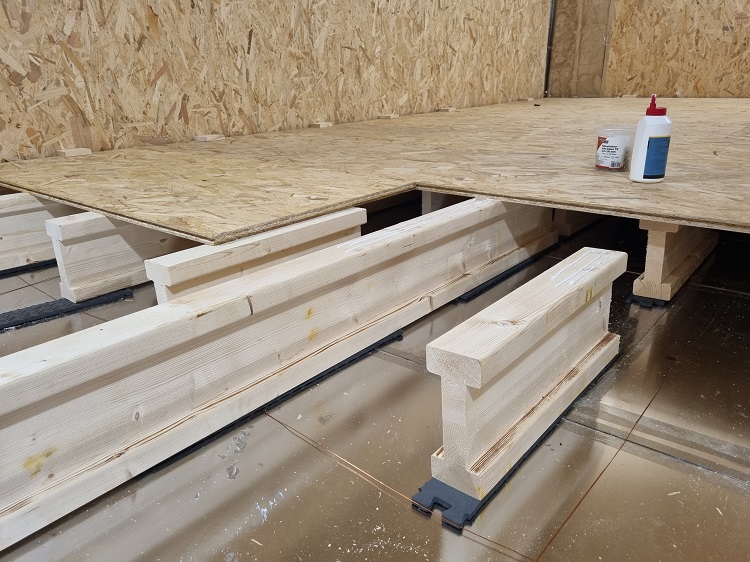

26. Montage van de definitieve vloer van de MAR. ;-) Geen zorgen, de vijzen zijn maar tijdelijk. ;-)

27. :-) Ha, en wat is dit? Het binnenste schuilhoekje van onze MAR, om enkele hedendaagse getuigen te kunnen bewaren. Hopelijk is hun “relaxatietijd” lang genoeg! :-)

28. 5 juni 2025: Bijna klaar! De Algemeen Directeur van het KMI feliciteert ons met het succes!
