Centre de Physique du Globe de Dourbes

Chambre amagnétique (CAM) pour les applications archéo- et paléomagnétiques

La CAM se compose d'un écran extérieur constitué d'une double couche d'acier électrique (2 x 1 mm) et d'un écran intérieur constitué d'une seule couche de mu-métal. Elle est aligné exactement dans le sens est-ouest. Les dimensions de l'espace intérieur utilisable sont de 6,6 x 3,6 x 2,4 m (longueur, largeur, hauteur).

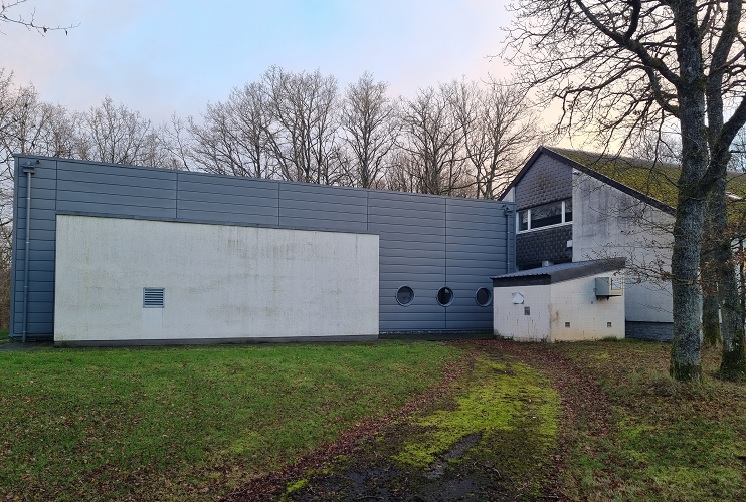

1. Bâtiment qui abritera la chambre amagnétique (CAM) au Centre de Physique du Globe de l'IRM à Dourbes.

2. Livraison des matériaux de construction: poutres pour l'ossature en bois.

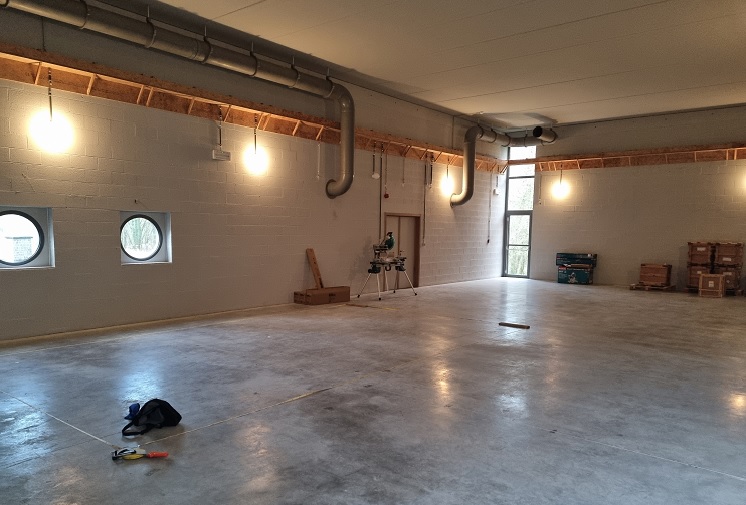

3. Délinéer l'emplacement de la CAM.

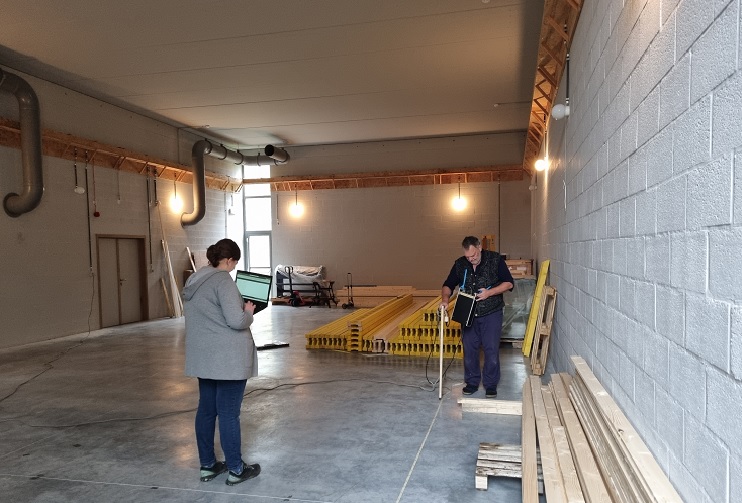

4. Cartographie du champ magnétique ambiant avant construction.

5. L'acier électrique pou l'écran extérieur est livré. ;-) Mais la route doit d'abord être nettoyée pour l'amener à l'intérieur du bâtiment. ;-)

6. Travail du charpentier: découpe des poutres en bois pour l'ossature.

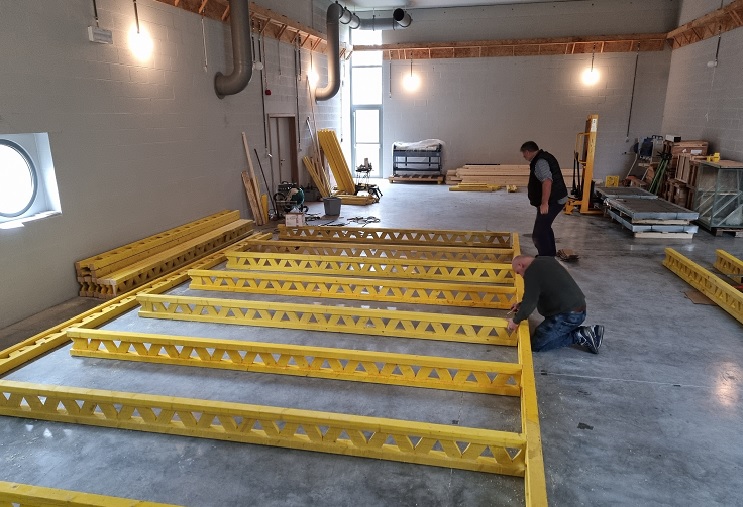

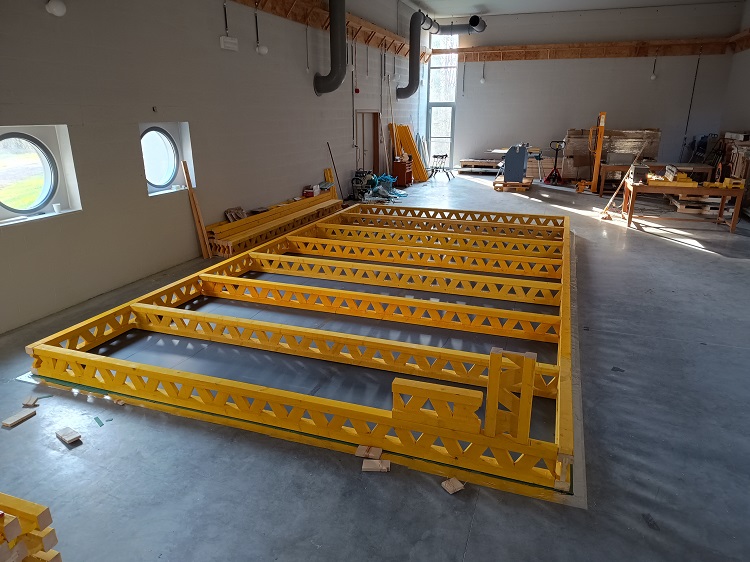

7. Montage de l'ossature du plancher de la CAM.

8. L'ossature du plancher est assemblée.

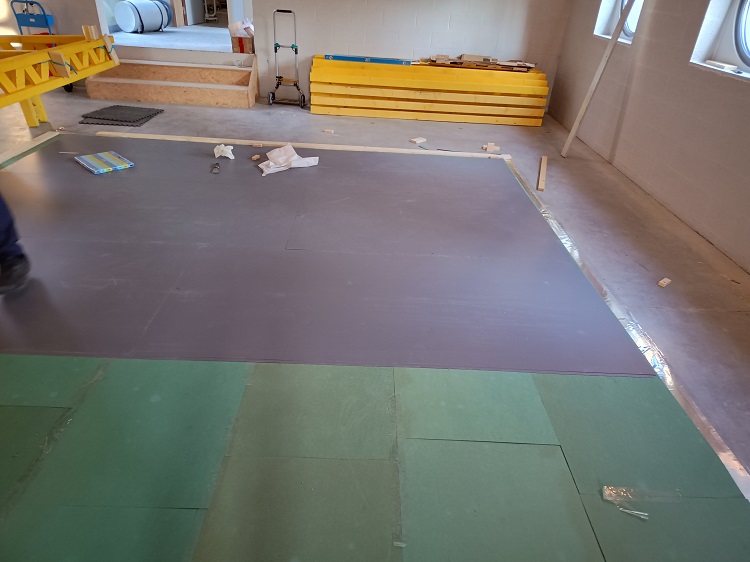

9. Assemblage de l'écran extérieur du plancher.

10. Prêt pour le montage des cadres des parois latérales.

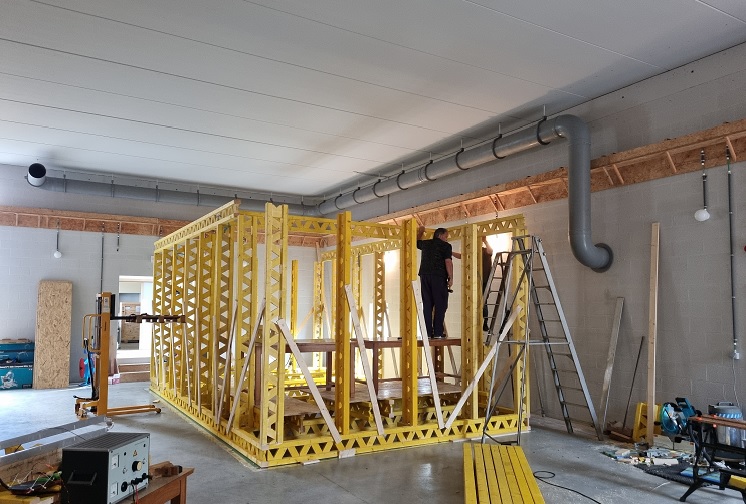

11. Montage des autres parties de l'ossature.

12. L'ossature en bois est bien terminée! ;-) Mais ces quelques lattes de support supplémentaire doivent être enlevées! ;-)

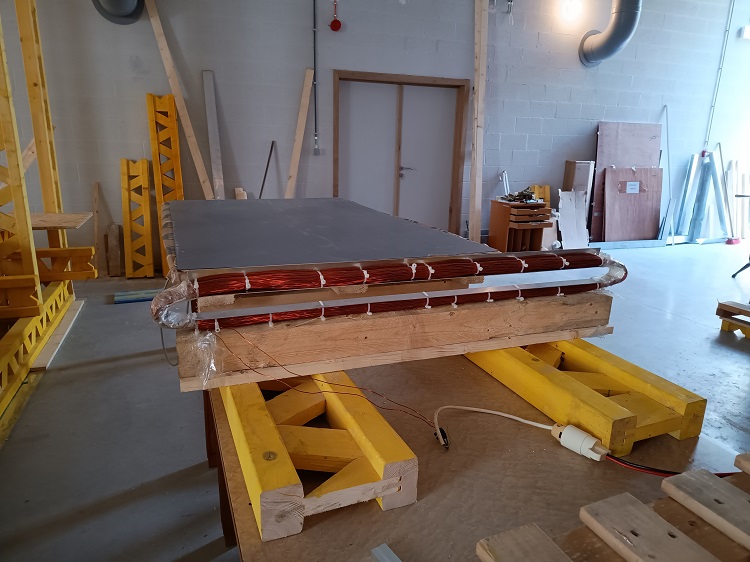

13. Aimantation (ARA) préliminaire des panneaux du plafond de l'écran extérieur.

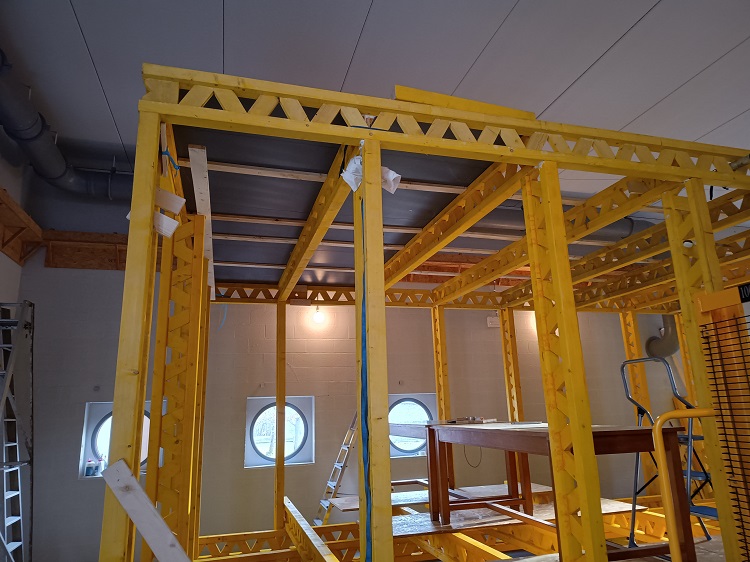

14. Montage des panneaux de plafond de l'écran extérieur.

15. Aimantation (ARA) préliminaire des panneaux latéraux de l'écran extérieur.

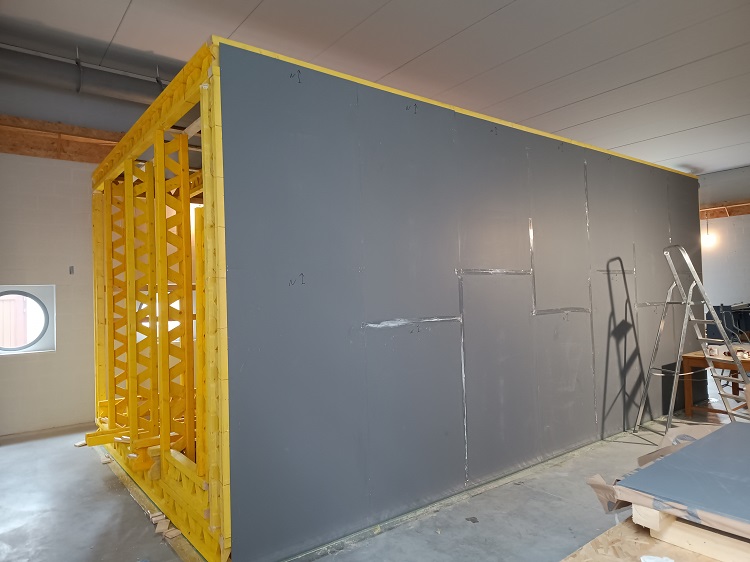

16. Montage des panneaux latéraux de l'écran extérieur.

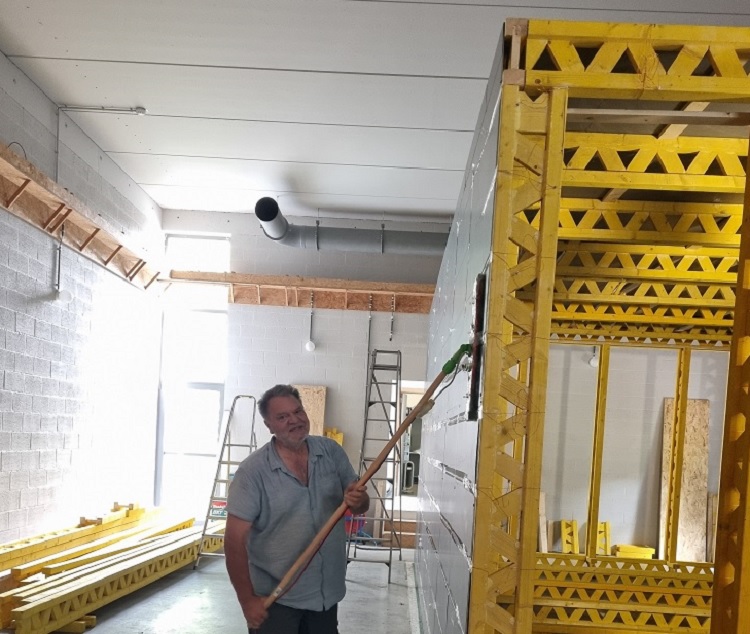

17. Aimantation (ARA) des parois latérales de l'écran extérieur sur le mur nord après installation.

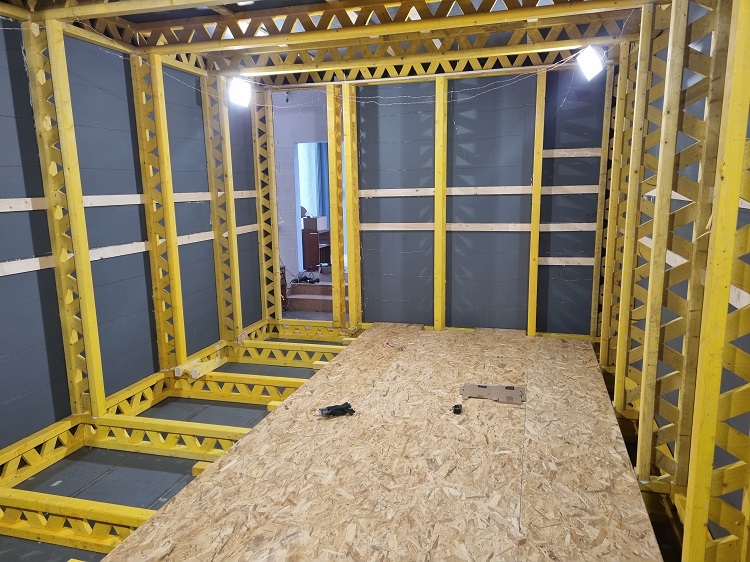

18. Vue de l'intérieur de la CAM après l'achèvement de l'écran extérieur.

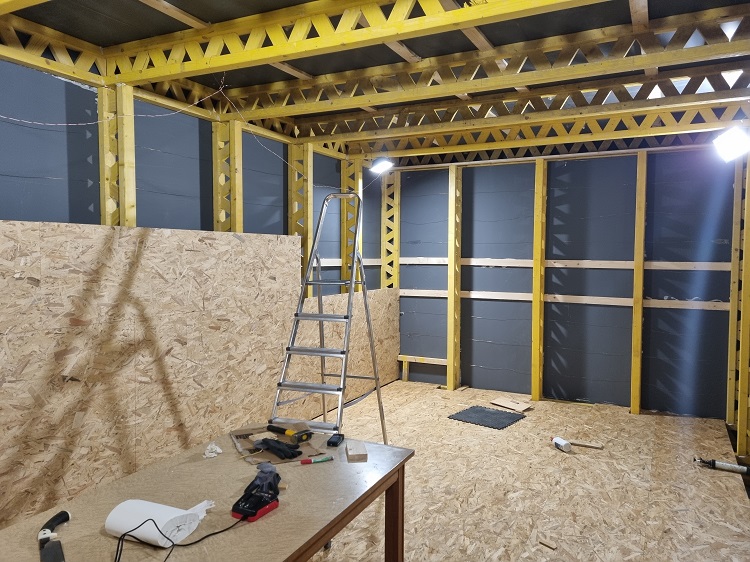

19. Préparation de la CAM pour l'installation de l'écran intérieur: Montage des panneaux intermédiaires en OSB.

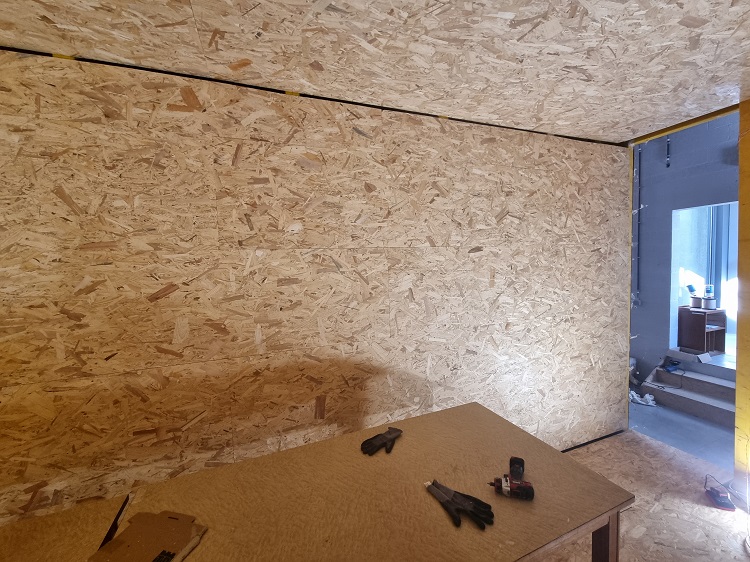

20. La CAM est maintenant prête pour le montage de l'écran intérieur en mu-métal, c.-à-d. un alliage ferromagnétique doux, composé principalement de nickel et de fer.

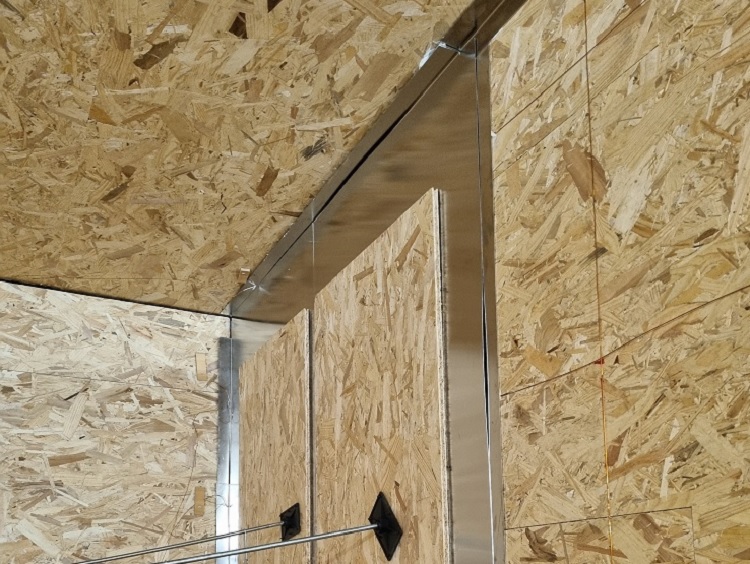

21a: Montage des premiers panneaux mu-métal.

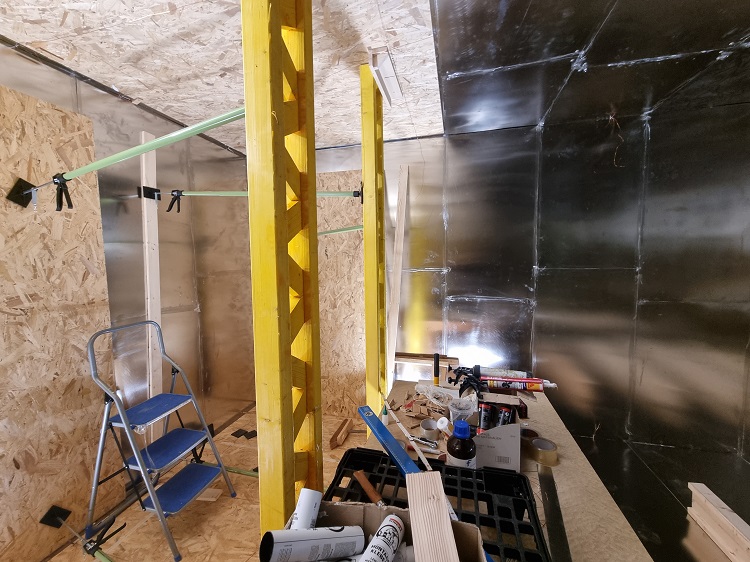

21b: Montage des panneaux mu-métal.

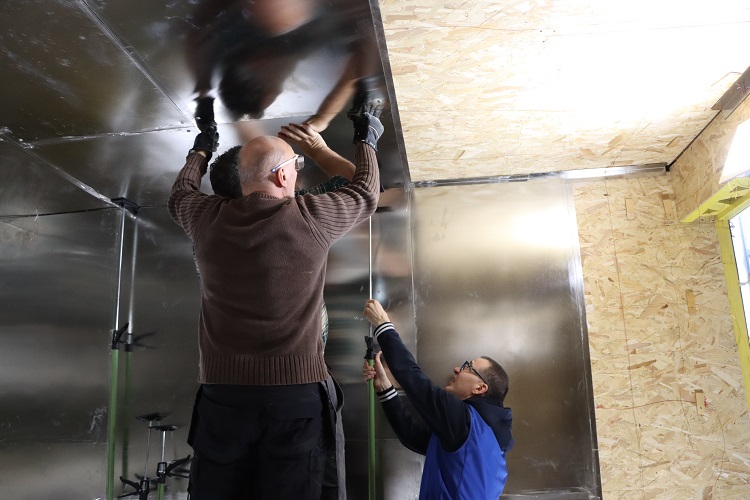

22. Le montage du plafond de l'écran intérieur est quelque peu difficile, n'est-ce pas?

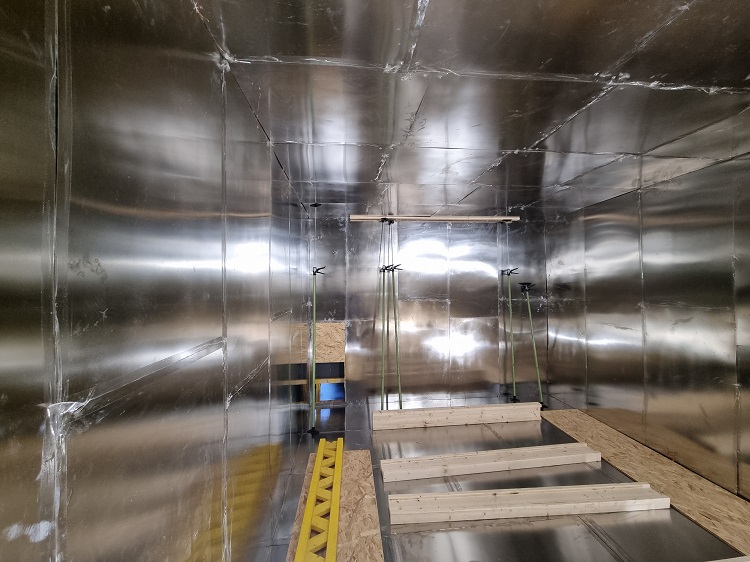

23.Enfin terminé avec le mu-métal!

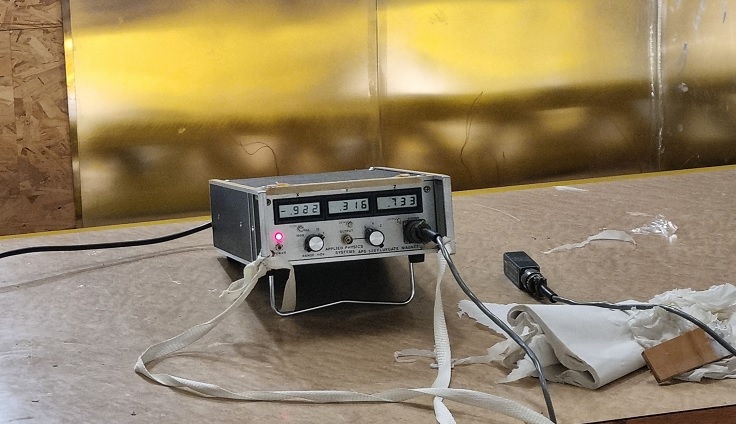

24. Un premier test: Le blindage fonctionne mieux que prévu :-) que 122 nT à cet endroit, approximativement au centre de la CAM!!!

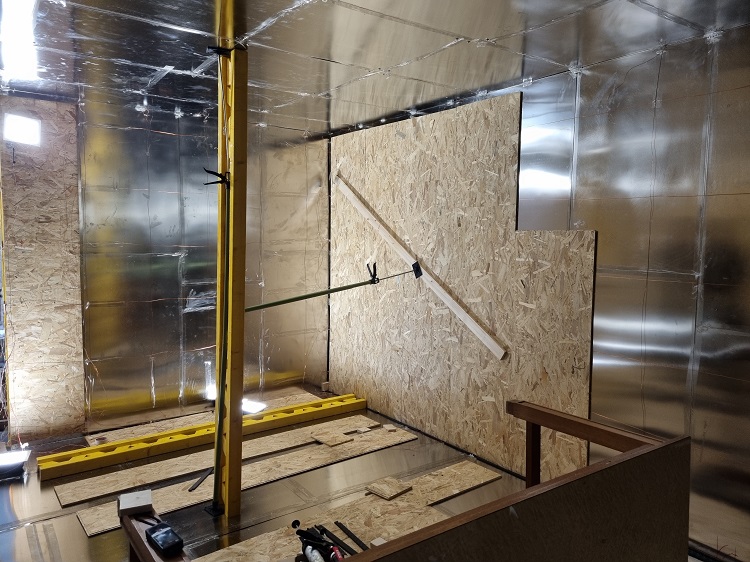

25. Montage des parois intérieures finales en panneaux OSB.

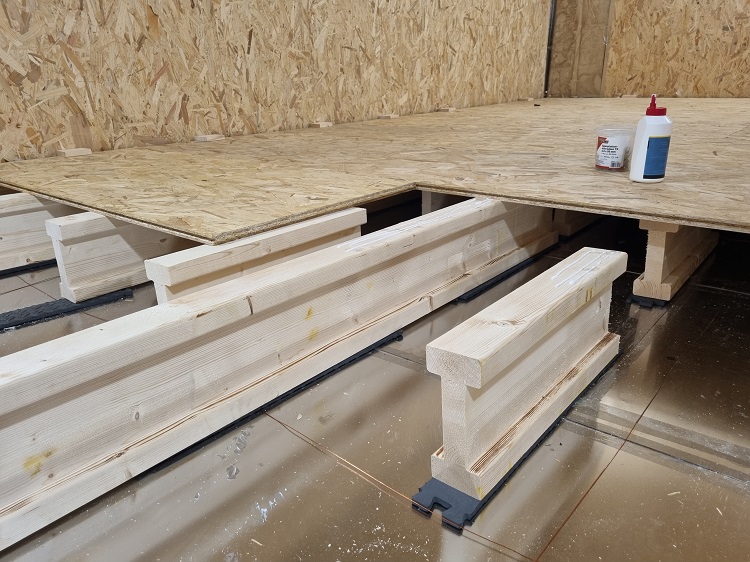

26. Montage du plancher final de la CAM. ;-) Pas de soucis ! Les vis ne sont que temporaires. ;-)

27. :-) Ha, qu'est-ce que c'est? Le jardin sécret de notre CAM, évidemment il faut préserver quelques témoins contemporains Espérons que leur « temps de relaxation » soit suffisamment long! :-)

28. 5 juin 2025 : C'est presque fait ! Le directeur général de l'IRM nous félicite pour notre réussite!
